MI 3116 PV Analyser XA Novo

Testerji fotovoltaičnih in električnih inštalacij

MI 3116 PV Analyser XA
MI 3116 PV Analyser XA MI 3116 PV Analyser XA

MI 3116 PV AnalyserXA je napredni tester fotonapetostnih in električnih inštalacij, ki je zasnovan tako, da sta njegova učinkovitost in natančnost kar največji. V njem so v eni napravi združene meritve izolacije in I/U karakteristike fotonapetostnih sistemov z napetostjo do 1500 V, hkrati pa je zagotovljeno točno merjenje visokoučinkovitih fotonapetostnih modulov. Brezžična (Wi-Fi) oddaljena enota omogoča sprotno merjenje obsevanja in temperature celic ter beleženje teh podatkov v dnevnik, s čimer je izboljšano zbiranje podatkov. S funkcijo samodejnega testiranja za teste kategorije 1 je poenostavljeno izvajanje meritev, z inovativno funkcijo popravljanja pa uporabniki lahko popravi napačne parametre na že izvedenih in shranjenih posameznih ali skupinah meritev, s čemer je zagotovljena velika stopnja natančnosti in zanesljivosti diagnostike fotonapetostnih sistemov.

Izberite set

Že imate ta produkt?

Popravilo in kalibracija
Tehnična podpora
Pogosto zastavljena vprašanja
Dokumentacijski center
Metrel akademija

Izberite set

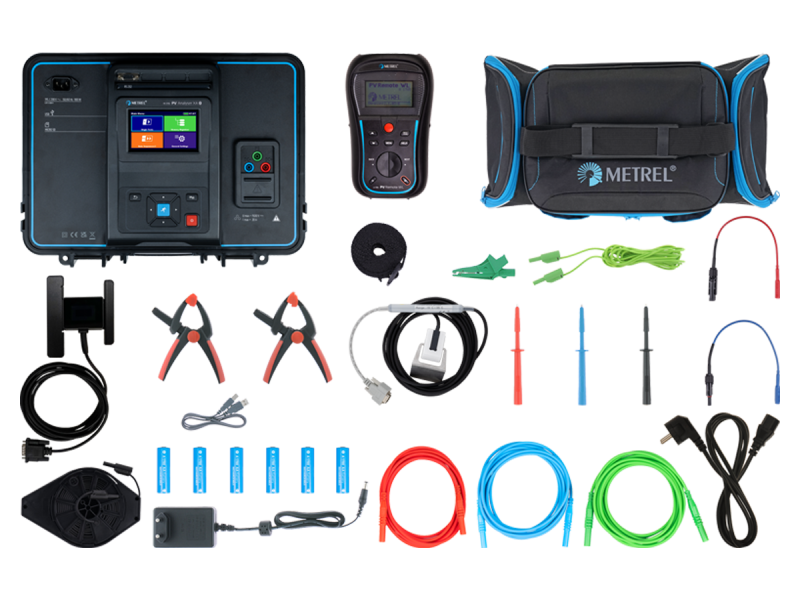

MI 3116 Standardni set

  • Inštrument MI 3116 PV AnalyserXA
  • A 1785 PV Remote WL
  • A 1833 FN temperature sensor
  • A 1834 FN referenčna celica
  • 2x A 1835 Spona za pritrjevanje priborov
  • A 1840 MC4 Merilna vez, modra, 1500V
  • A 1841 MC4 Merilna vez, rdeča, 1500V
  • A 1790 RED Merilna vez, rdeča, 3m, 2.5mm2
  • A 1790 BLU Merilna vez, modra, 3m, 2.5mm2
  • A 1792 Merilna vez, zelena, 3m, 0.75mm2
  • A 1509 Merilna vez, črna, 50m, 0.75mm2, kolut
  • A 1012 Merilna vez, zelena, 4m, 0.75mm2
  • A 1309 Krokodil, zelena
  • A 1014 Krokodil, črna
  • A 1015 Tipalka, modra
  • A 1016 Tipalka, rdeča
  • A 1727 USB kabel tip A/B
  • A 1728 Napajalni kabel, 2m, 3x0.75mm2
  • A 1551 Torba prenosna oblozena velikost: L
  • A 1548 Napajalnik 0.5A/12V
  • A 1791 Pas nosilni z zategovalno zaponko
  • S 2080 Set baterij, Tip AA, 2100mAh - 6kos
  • Kalibracijski certifikat za MI 3116
  • Kalibracijski certifikat za A 1785
  • Kratka navodila za uporabo
  • SW 1201 Metrel ES Manager (MESM)
€ 9.003,60
V košarico
Opcijski pribor
Priporočamo

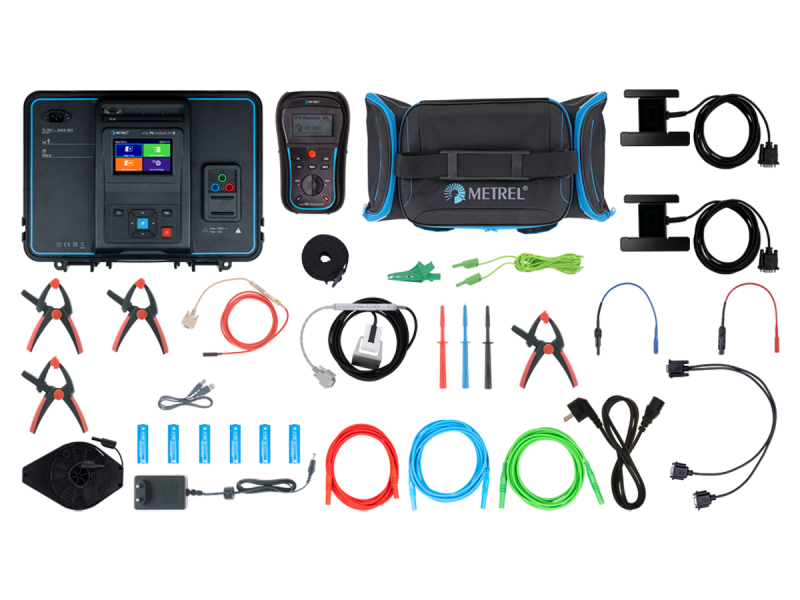

MI 3116 Bifacialni set

  • Inštrument MI 3116 PV AnalyserXA (ST)
  • A 1785 PV Remote WL
  • A 1844 FN Referenčna celica za dvojno montažo
  • A 1383 Temperaturna sonda s 3m kabla
  • A 1847 Komunikacijski kabel 0.5m
  • A 1835 Spona za pritrjevanje priborov
  • A 1833 FN temperature sensor
  • A 1834 FN referenčna celica
  • 2x A 1835 Spona za pritrjevanje priborov
  • A 1840 MC4 Merilna vez, modra, 1500V
  • A 1841 MC4 Merilna vez, rdeča, 1500V
  • A 1790 RED Merilna vez, rdeča, 3m, 2.5mm2
  • A 1790 BLU Merilna vez, modra, 3m, 2.5mm2
  • A 1792 Merilna vez, zelena, 3m, 0.75mm2
  • A 1509 Merilna vez, črna, 50m, 0.75mm2, kolut
  • A 1012 Merilna vez, zelena, 4m, 0.75mm2
  • A 1309 Krokodil, zelena
  • A 1014 Krokodil, črna
  • A 1015 Tipalka, modra
  • A 1016 Tipalka, rdeča
  • A 1727 USB kabel tip A/B
  • A 1728 Napajalni kabel, 2m, 3x0.75mm2
  • A 1551 Torba prenosna oblozena velikost: L
  • A 1548 Napajalnik 0.5A/12V
  • A 1791 Pas nosilni z zategovalno zaponko
  • S 2080 Set baterij, Tip AA, 2100mAh - 6kos
  • Kalibracijski certifikat za MI 3116
  • Kalibracijski certifikat za A 1785
  • Kratka navodila za uporabo
  • SW 1201 Metrel ES Manager (MESM)

€ 9.735,60
V košarico
Opcijski pribor

Videi

Promocijski

MI 3116 PV Analyser XA
MI 3116 PV Analyser XA
MI 3116 PV Analyser XA
MI 3116 PV Analyser XA
MI 3116 PV Analyser XA
MI 3116 PV Analyser XA

Podprti standardi

Nizkonapetostne inštalacije v zgradbah

  • EISinsp kompetence: Pregledi nizkonapetostnih inštalacij
  • EISc kompetence: Varnost nizkonapetostnih inštalacij za izvajalce in vzdrževalce
  • IEC/EN 60364 Electrical Installations for Buildings series
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series

Fotovoltaični sistemi

  • IEC/EN 62446 Photovoltaic (PV) systems - Requirements for testing, documentation and maintenance
  • EN 62466-1 Photovoltaic (PV) systems. Requirements for testing, documentation and maintenance – Part 1: Grid connected systems – Documentation, commissioning tests and inspection
  • EN 62466-2 Photovoltaic (PV) systems. Requirements for testing, documentation and maintenance – Part 2: Grid connected systems – Maintenance of PV systems
  • IEC/EN 60891 Photovoltaic devices - Procedures for temperature and irradiance corrections to measured I-V characteristics

Varnost instrumenta proti uporabniku

  • IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements
  • IEC/EN 61010-031 Amendment 1 - Safety requirements for electrical equipment for measurement, control and laboratory use - Part 031: Safety requirements for hand-held and hand-manipulated probe assemblies for electrical test and measurement
  • IEC/EN 61010-2-030 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-030: Particular requirements for equipment having testing or measuring circuits

EMC varnost

  • IEC/EN 61326-1 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements

Lastnosti

Merilne funkcije

  • Največja napetost sistema do 1500 VDC;
  • Največji tok kabelskega snopa podpolja do 40 ADC;
  • Izolacijska upornost nizov do 1500 V;
  • Podpora bifacialnim modulom:
  • I/U karakteristika;
  • Preskus ISC in UOC;
  • Neprekinjenost PE vodnikov;
  • Preskus polaritete;
  • Zajemanje podatkov o obsevanju in temperaturi fotonapetostnega modula.

Ostale lastnosti

  • Merjenje izolacije in I/U karakteristike 1500 voltnih FN sistemov v enem instrumentu.
  • Meritve visokoučinkovitih fotonapetostnih modulov.
  • Kapacitivna metoda merjenja I/U karakteristike.
  • Brezžična (Wi-Fi) enota omogoča realnočasovno merjenje obsevanja in temperature celic ter samodejno shranjevanje merilnih rezultatov.
  • Samodejni preskus za meritve kategorije 1.
  • Izračun STC vrednosti in primerjava z nazivnimi podatki.
  • Popravek predhodno nepravilno vnesenih parametrov pri že izvedeni meritvi ali skupini meritev.
  • Instrument je mogoče upravljati prek velikega barvnega zaslona na dotik, prek katerega lahko uporabnik pripravi in sproži izbrani test ali meritev, shrani rezultate in jih pregleda v numerični ali grafični obliki.
  • Organizator pomnilnika, operacije na posameznih meritvah ali skupinah meritev, funkcija iskanja.
  • Upravljalnik zbirke podatkov fotonapetostnih modulov.
  • AUTOSEQUENCE.
  • Programska oprema SW 1201 Metrel Electrical Safety Manager (MESM) je zmogljiva programska rešitev za poenostavitev preizkušanja varnosti električnih instalacij. Uporabnikom omogoča predhodno opredelitev struktur merjenja, nalaganje ali prenos merilnih podatkov in učinkovit pregled rezultatov. Z naprednimi funkcijami, kot so analiza I/U krivulje, raziskovalec zbirke podatkov fotonapetostnih modulov in profesionalno ustvarjanje poročil, izboljšuje učinkovitost poteka dela in zagotavlja natančno upravljanje podatkov.

Tehnični podatki

Glavna enota:

  • Dimenzije (d x v x š): 420 x 180 x 330 mm
  • Masa: 6,8 kg

Oddaljena enota:

  • Dimenzije (d x v x š): 140 x 80 x 230 mm
  • Masa: 1 kg

Rešitve

Obnovljivi viri energije

  • STC vrednosti in delovanje PV panelov

Posebne lokacije

  • Nizkonapetostne fotovoltaične inštalacije

Specifikacije
