MI 2088 Earth Insulation Tester
MI 2088 Earth Insulation Tester
Instrument MI 2088 Earth - Insulation Tester je večfunkcijski, prenosen instrument namenjen meritvah upornosti zemlje, izolacijske upornosti, napetosti in neprekinjenosti zaščitnih vodnikov v skladu s standardom EN 61557. Podpira 4-žično meritev upornosti zemlje, 4-žično meritev upornosti zemlje v kombinaciji z eno ali dvema kleščami, 4-žično meritev specifične zemeljske upornosti in TRSM meritev toka. Možno je tudi testiranje prebojne napetosti naprav za prenapetostno zaščito. Povrhu vsega omogoča prenos merilnih rezultatov na PC z EarthLink programsko opremo za nadaljnje vrednotenje in pripravo poročila.
Izberite set

Že imate ta produkt?

Popravilo in kalibracija
Tehnična podpora
Pogosto zastavljena vprašanja
Dokumentacijski center
Metrel akademija

Izberite set

Omejena količina

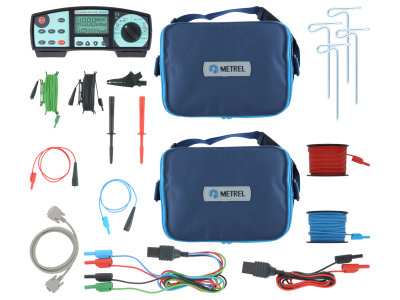

MI 2088 Standardni set 50 m

  • Instrument MI 2088 Earth – Insulation Tester
  • Testna vez, 2 x 1.5 m
  • Testna sonda 2 x (rdeča, črna)
  • Krokodil sponka (črna)
  • RS-232 kabel
  • Torba za prenašanje
  • Programska oprema EarthLink
  • Navodila za uporabo
  • Kalibracijski certifikat
  • Set za meritev zemeljske upornosti, 50 m (testna vez 4 x 1 m, 2 x testna vez 50 m, 2 x 4.5 m testna vez, 4 x ozemljitvena sonda, torba za prenašanje)
€ 1.313,21
V košarico
Opcijski pribor
Omejena količina

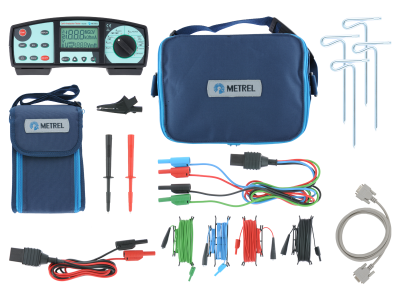

MI 2088 Standardni set 20 m

  • Instrument MI 2088 Earth – Insulation Tester
  • Testna vez, 2 x 1.5 m
  • Testna sonda 2 x (rdeča, črna)
  • Krokodil sponka (črna)
  • RS-232 kabel
  • Torba za prenašanje
  • Programska oprema EarthLink
  • Navodila za uporabo
  • Kalibracijski certifikat
  • Set za meritev zemeljske upornosti, 20 m (testna vez 4 x 1 m, 2 x testna vez 20 m, 2 x 4.5 m testna vez, 4 x ozemljitvena sonda, mala torba za prenašanje)
€ 1.228,91
V košarico
Opcijski pribor
Omejena količina

MI 2088 Standardni set

  • Instrument MI 2088 Earth – Insulation Tester
  • Testna vez, 2 x 1.5 m
  • Testna sonda 2 x (rdeča, črna)
  • Krokodil sponka (črna)
  • RS-232 kabel
  • Torba za prenašanje
  • Programska oprema EarthLink
  • Navodila za uporabo
  • Kalibracijski certifikat
€ 1.053,23
V košarico
Opcijski pribor

Podprti standardi

Nizkonapetostne inštalacije v zgradbah

  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557-2 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 2: Insulation resistance

Ozemljitev in strelovodna zaščita

  • LPSinsp komeptence: Pregled strelovodne zaščite zgradb
  • LPSc kompetence: Strelovodna zaščita za izvajalce in vzdrževalce
  • IEC 62305 Zaščita pred delovanjem strele
  • IEC/EN 61557-5 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 5: Resistance to earth
  • IEC/EN 61557-4 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 4: Resistance of earth connection and equipotential bonding

Ozemljitev

  • EES kompetence: Varnost ozemljitve elektroenergetskih sistemov
  • HD 637 S1 Ozemljitev elektroenergetskih postrojev, ki presegajo 1 kV izmenične napetosti

Varnost instrumenta proti uporabniku

  • Directive EMC 89/336/EE on electromagnetic compatibility
  • IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series

Lastnosti

Merilne funkcije

  • Meritev izolacijske upornosti z DC napetostjo.
  • Meritev napetost.
  • Testiranje neprekinjenosti PE vodnikov z 200 mA tokom z zamenjavo polaritete.
  • Testiranje neprekinjenosti PE vodnikov z 7 mA testnim tokom (trajajoča meritev) brez RCD proženja.
  • Meritev specifične zemeljske upornosti.
  • Meritev zemeljske upornosti (4-žična metoda, eno in dvokleščna metoda).
  • Meritev TRMS uhajavnega in bremenskega toka (opcijsko).
  • Testiranje prenapetostnih zaščitnih naprav.

Ostale lastnosti

  • Meritev zemeljske upornosti: možnost 4-žične meritve z dvema ozemljitvenima palicama ali dodatnimi tokovnimi kleščami, 2-kleščna metoda brez prekinitve zanke in 4-žična meritev specifične zemeljske upornosti.
  • Prenos merilnih rezultatov: na PC preko RS-232 povezave.
  • Zamenjava polaritete: samodejna zamenjava polaritete pri testiranju neprekinjenosti.
  • Razpon meritev izolacije: širok razpon testnih napetosti od 50 V do 1000 V za meritev upornosti do 30 GΩ.

Programska oprema

  • PC EarthLink programska oprema: vključena kot del standardnega seta in namenjena enostavnemu prenosu merilnih/testnih rezultatov na PC ter pripravi testnih poročil.

Tehnični podatki

  • Dimenzije (š x v x d): 265 x 110 x 185 mm
  • Masa (brez pribora, z baterijami): 1,7 kg

Specifikacije


Natisni

Prenosi

Datasheet Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
MI 2088 Earth insulation tester sl 2020 21.04.2020 pdf 606.81 KB
Manual Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
MI 2088 Earth Insulation Tester sl 1.1. 20.04.2020 20750353 pdf 1.11 MB Prijava
DoC Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
EU Declaration of Conformity Multi-Language 06.07.2023 QR code Zunanja povezava Neznano
