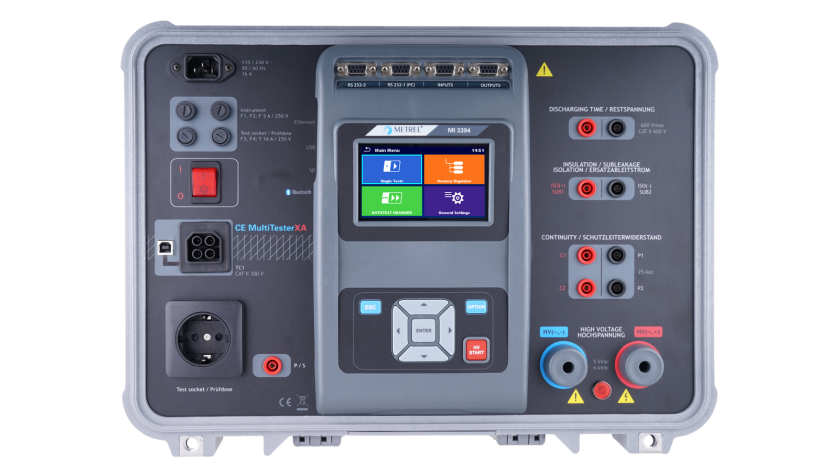

MI 3394 LB CE MultiTesterXA

Testerji električnih strojev in stikališč

MI 3394 CE MultiTesterXA je prenosen inštrument namenjen testiranju električne varnosti in CE certificiranju električnih aparatov, strojev in razdelilnikov med izdelavo. Njegova uporaba je podprta z Metrel ES Manager programsko opremo, ki omogoča nalaganje avtomatiziranih testnih sekvenc, projektov, prenos testnih rezultatov na osebni računalnik, samodejno shranjevanje podatkov v datoteke in tiskanje testnih poročil. Zaradi nabora testnih funkcij, trpežne konstrukcije in pripadajoče programske opreme je MI 3394 CE MultiTesterXA idealen inštrument za testiranje električne varnosti v najbolj zahtevnih okoljih, kot so laboratoriji, avtomatizirane proizvodne linije in specializirane delavnice.

Seti

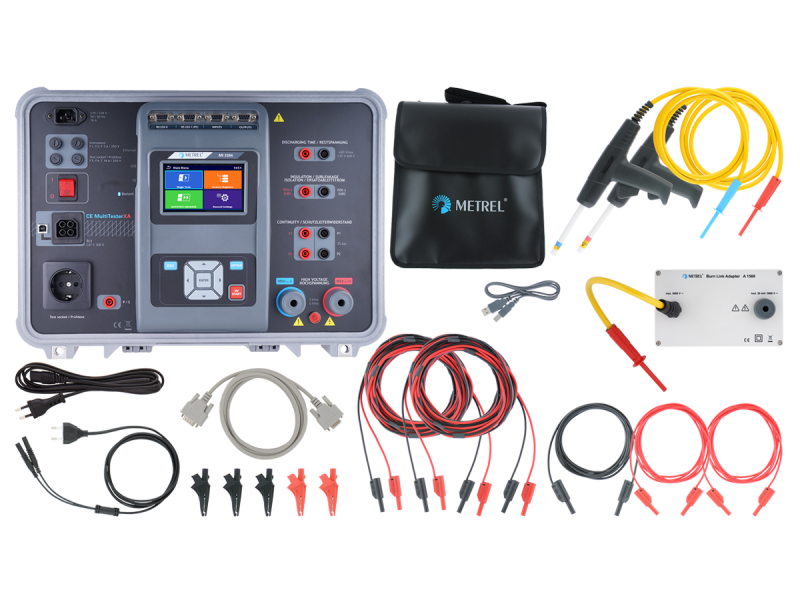

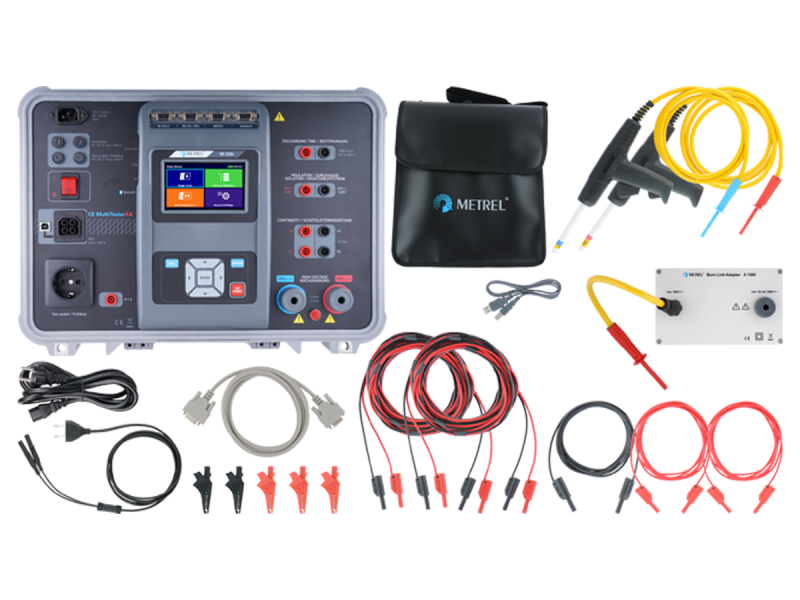

MI 3394 Lab set

  • Instrument MI 3394 CE MultiTesterXA
  • A 1560 Burn Link adapter
  • HV testne pištole z 2 m kablom, 2 kosa
  • Testna vez za merjenje neprekinjenosti 2.5 m, 2 kosa
  • Testna vez za merjenje neprekinjenosti rdeča 1.5 m
  • Testna vez za merjenje izolacije, rdeča, 2.5 m
  • Testna vez za merjenje izolacije, črna, 2.5 m
  • Sponka krokodil, črna, 3 kosi
  • Sponka krokodil, rdeča, 2 kosa
  • Kabel za meritev časa praznjenja
  • Napajalni kabel
  • Torbica za pribor
  • Kalibracijski certifikat
  • RS-232 kabel
  • USB kabel
  • CD z navodili za uporabo (polna verzija)
  • Metrel ES Manager programska oprema
V košarico
€ 6.392,07
Opcijski pribor

Podprti standardi

Building LV Installation

  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - relevant parts

Electrical switchboards safety

  • ESB Competences: Electrical Switchboards Safety Testing
  • IEC/EN 61439-1 Low-voltage switchgear and controlgear assemblies - Part 1: General rules

Machine safety

  • MST Competences: Machines Electrical Safety Testing
  • IEC/EN 50191 Erection and operation of electrical test equipment
  • IEC/EN 60950 Information technology equipment – Safety

Portable appliances safety

  • PAT Competences: Portable Appliances Safety Testing
  • EN 50699 Recurrent Test of Electrical Equipment
  • EN 50678 General procedure for verifying the effectiveness of the protective measures of electrical equipment after repair
  • IEC/EN 60335-1 Household and similar electrical appliances - Safety
  • IEC/EN 60598-1 Luminaires - Part 1: General requirements and tests
  • VDE 0701 Inspection after repair, modification of electrical appliances - periodic
  • VDE 0702 Inspection on electrical appliances - general requirements for electrical safety
  • IET COP 5th Ed., In-service Inspection and Testing of Electrical Equipment

Instrument safety towards user

  • IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series
  • IEC/EN 61010-2-030 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-030: Particular requirements for equipment having testing or measuring circuits

Lastnosti

Merilne funkcije

  • Visokonapetostni testi, programirljivi (AC/DC).
  • Test neprekinjenosti zaščitnega vodnika.
  • Meritev izolacijske upornosti.
  • Meritev nadomestnega uhajavnega toka.
  • Meritev diferencialnega uhajavnega toka.
  • Meritev uhajavnega toka ob dotiku.
  • Meritev uhajavnega toka v PE vodniku.
  • Čas praznjenja.
  • Test funkcionalnosti (moč D/N/J, napetost, tok, cos ϕ, frekvenca, ThdU, PF).

Programska oprema

  • Metrel ES Manager je osnovno programsko orodje za upravljanje s široko paleto Metrelovih inštalacijskih testerjev, testerjev aparatov in strojev ter inštrumentov za testiranje električne varnosti v industriji.
  • Za izboljšanje uporabniške izkušnje ima uporabniški vmesnik, primerljiv s tistimi v novi generaciji Metrelovih inštrumentov.
  • Omogoča pred-obdelavo meritev, pregledovanje in nadaljno obdelavo rezultatov ter izdelavo profesionalnih poročil.
  • Odvisno od modela inštrumenta lahko uporabnik ustvari avto sekvence in uporabniške ter posamične teste. Le-ti so nato lahko integrirani v uporabniško ustvarjene testne strukture in naloženi na izbrani merilni inštrument.

Tehnični podatki

  • Dimenzije: 435 x 292 x 155 mm.
  • Masa (brez pribora): 17 kg.

Specifikacije


Natisni

Prenosi

Vrsta Ime datoteke Jezik Verzija Datum Zapiski Datoteka Velikost Online Prenos
Datasheet MI 3394 CE MultiTester XA sl 2021 30.08.2021 pdf 1025.83 KB
Manual MI 3394 MultitesterCE XA sl 1.3.0 17.11.2017 20 752 532 pdf 2.17 MB Prijava
DoC EU Declaration of Conformity Multi-Language 10.08.2021 QR code Zunanja povezava Neznano
PC Software SW 1201 Metrel Electrical Safety Manager (MESM) Multi-Language 1.20.0.881 02.03.2023 Readme zip 351.17 MB Prijava
Android SW 1304 aMESM Android en 04.01.2021 QR code Zunanja povezava Neznano
