MI 2992 Power Analyser Novo

Merilne funkcije

• Napetost: TRMS, DC, osnovna komponenta, podnapetost, prenapetost, vršna vrednost, faktor koničnosti (4-kanalni);
• Tok: TRMS, DC, osnovna komponenta, vršna vrednost, faktor koničnosti (4-kanalni);
• Podpora za različne povezave: 1W, 2W (razdeljeno), 3W, odprta delta, 4W, INV-3W, INV-1W;
• Meritve moči:
  • Kombinirana;
  • Osnovna komponenta;
  • Neosnovna komponenta;
  • Aktivna;
  • Neaktivna;
  • Navidezna;
  • Induktivna;
  • Kapacitivna;
  • Neuravnotežena obremenitev;
  • Porabljena;
  • Proizvedena.
• Meritve neuravnoteženosti;
• Meritev utripanja (flicker);
• Meritev harmonikov moči do 63. reda;
• Onesnaženost s harmoniki;
• Analiza harmonikov in medharmonikov (do 63. harmonika), meritve THD (napetost in tok) ter TDD:
  • Absolutna vrednost;
  • % RMS;
  • % Osnovna komponenta.
• Meritve supraharmonikov: 2 – 15 kHz z razdelitvijo na 200 Hz;
• Fazni kot harmonikov;
• Energija (aktivna, jalova, proizvedena, porabljena);
• Spremljanje in beleženje zagonskih tokov;
• K-faktor;
• Zajem različnih dogodkov med sejo snemanja:
  • Dogodki (padci, dvigi, prekinitve);
  • RVC;
  • Zagonski tokovi;
  • Alarmni signali;
  • Signalizacija;
  • Prehodni pojavi.
• Analiza kakovosti električne energije v skladu z EN 50160, IEEE 519;
• Beleženje do 10 nastavljivih alarmov;
• Meritev temperature;
• Faktor moči, faktor premika, cos fi in tg fi.

Ostale lastnosti

• Popolna skladnost s standardom IEC 61000-4-30 Razred A;
• Hitro vzorčenje meritev;
• Vnaprej določeni profili snemalnika, prilagojeni za specifična poročila (najmanjši interval snemanja 200 ms);
• Profili snemalnika, ki jih določi uporabnik;
• Vgrajeno napajanje – neposredno napajanje iz napetostnih (P-N ali P-P) priključkov;
• Sočasno zajemanje dogodkov, zagonskih tokov, alarmov, ki jih določi uporabnik, RVC-jev, prehodnih pojavov, signalizacije;
• Sinhronizacija časa prek NTP;
• Samodejni prenos FW;
• Oddaljen dostop preko VNC Viewer;
• Osciloskop za napetosti in tokove;
• Enostavno prepoznavanje potencialnih težav s kakovostjo električne energije s pomočjo zaslona z realnočasovnimi meritvami;
• Merjenje harmonskih komponent do 63. harmonika;
• Merjenje supraharmonikov (2–15 kHz);
• Meritve močnostnih harmonikov;
• Enostaven in zmogljiv snemalnik z notranjim pomnilnikom (eMMC kartica), zunanjo microSD pomnilniško kartico (do 32 GB);
• Uvoz podatkov prek USB kabla, SD kartice, USB ključka, Ethernet;
• Samodejno ustvarjanje poročil v skladu s standardi, kot so EN 50160, IEEE 519, Código de Red, Osinergmin, ter specifična poročila po meri ali izvoz v .xls, .csv za uporabo s programsko opremo tretjih oseb;
• Intervali snemanja: 200 ms (s posebnim profilom), 1 s ... 2 h (izbira uporabnika ali fiksno določeno v profilu);
• Dva neodvisna intervala snemanja (za energijo/moč in druge vrednosti) za profil, ki ga določi uporabnik;
• Neodvisna obdobja snemanja (neomejeno) za vnaprej določene profile;
• Intervali povprečenja: povprečje, min, max, povprečje vklopa;
• Napredna analiza podatkov s programsko opremo MPVision;
• Kategorija prenapetosti CAT IV 600 V / CAT III 1000 V;
• Vgrajena Li-ion baterija;
• Neposredna povezava na 1500 V DC sistem z uporabo delilnika S 2149;
• Snemalnik valovne oblike/zagonskih tokov, ki se sproži ob dogodkih/alarmih/nivojih; snemalnik prehodnih pojavov za fazne vodnike (napetost ali tok) z izbiro sprožilca po nivoju ali ovojnici, ki deluje sočasno s splošnim snemalnikom;
• Podpora za DC, 50/60 Hz, 400 Hz sistemsko frekvenco in VFD;

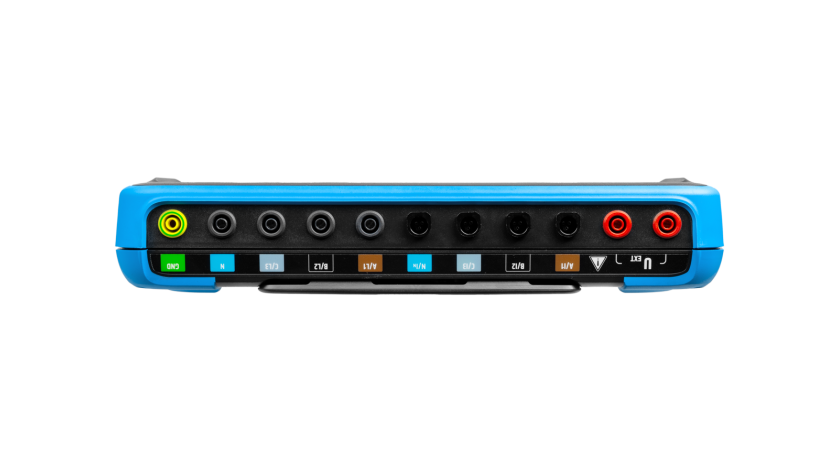

• 4 napetostni kanali z širokim merilnim območjem: do 1000 VRMS, CAT III / 1000 V, s podporo za srednje- in visokonapetostne sisteme;
• 4 tokovni kanali s podporo za samodejno prepoznavanje klešč in izbiro območja;
• Skladnost z IEC 61557-12 in IEEE 1459 ter IEC 62053-21 (energija);
• Z vgrajenim napajalnikom širokega območja (85–500 Vac) in Li-ion baterijo;

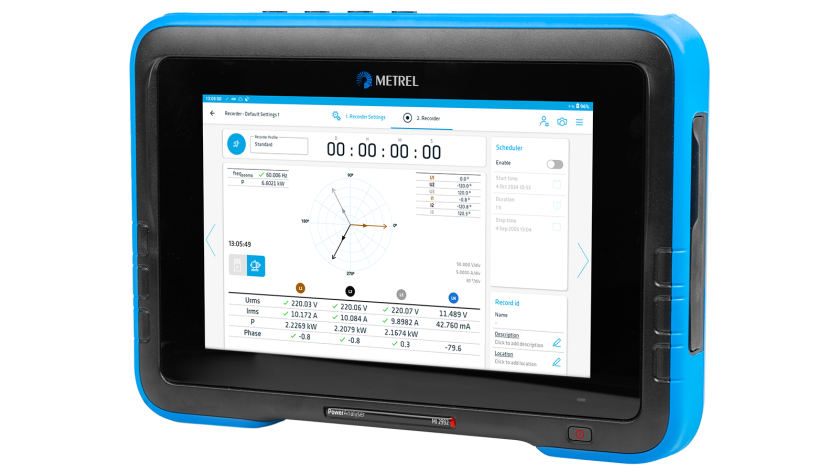

• 10,1’’ TFT barvni zaslon na dotik;
• Napredne komunikacijske možnosti vključujejo USB Type-C, 10/100/1000 Mbit/s Ethernet vmesnik, certificiran Wi-Fi 802.11 ac/a/b/g/n, Bluetooth 4.2/BLE;
• Programska oprema MPVision je sestavni del merilnega sistema, ki omogoča enostaven prenos, ogled in analizo izmerjenih podatkov ali tiskanje poročil.

Programska oprema

Programska oprema MPVision za PC je vsestranska platforma za prenos, analizo zabeleženih podatkov in izdelavo podrobnih poročil o preskusih kakovosti električne energije. Ponuja celoten nabor funkcionalnosti za poglobljeno oceno pojavov kakovosti električne energije, primerjavo podatkov in ustvarjanje kompleksnih poročil. Zasnovana je za delo z Metrelovimi analizatorji kakovosti električne energije nove generacije ter omogoča tako lokalni kot prenos podatkov na daljavo, pa tudi nadzor instrumenta na daljavo za največjo prilagodljivost in učinkovitost.

Tehnični podatki

• Dimenzije: 320 x 230 x 60 mm
• Teža: 2.5 kg
