MI 3290 GP Earth Analyser
Testerji talne upornosti
Osnovni pribor za vse verzije modelov MI 3290 (GX, GF, GL in GP):
- Inštrument MI 3290
- Profesionalna sonda za dodatno ozemljevanje, 50 cm, 2 x
- Profesionalna sonda za dodatno ozemljevanje, 90 cm, 2 x
- Povezovalna vez, črna, 2 m
- Testna vez, rdeča in modra, 5 m
- Testna vez, črna, zelena in modra, na kolutu 50 m
- Oklopljena testna vez, na kolutu 75 m
- G sponka
- Set testnih sond, krokodil sponk in 2 m testnih vezi, 4 x
- Torbica za pribor
- USB kabel
- Napajalni kabel
- Kalibracijski certifikat
- Navodila za uporabo
- Metrel ES Manager programska oprema

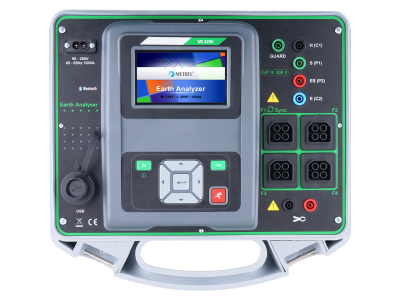

MI 3290 Earth Analyser je prenosen, baterijsko ali omrežno napajan testni inštrument z izjemno IP zaščito (IP 54 za odprt kovček), namenjen meritvam ozemljitvene upornosti, specifične upornosti tal in zemeljskega potenciala različnih energetskih ter drugih objektov. Uporabnik lahko izbira med različnimi metodami, od klasične 3-žične meritve zemeljske upornosti do eno ali štirikleščne metode za meritve zemeljske upornosti stebrov. Poleg tega ima na izbiro merilne metode z različnimi frekvencami; ena frekvenca ali frekvenčni prelet od 55 Hz do 15 kHz, visoko frekvenčna metoda z 25 kHz in pulzno metodo za simulacijo udara strele. Zaradi visoke odpornosti na elektromagnetne motnje iz okolja je inštrument še posebej primeren za industrijska okolja. Instrument bo na voljo v različnih sestavih, ki so kombinacija različnih priborov in merilnih funkcij inštrumenta.
Izberite set
Videi
Izobraževalni
Izobraževalni
Podprti standardi
Ozemljitev in strelovodna zaščita
- LPSinsp komeptence: Pregled strelovodne zaščite zgradb
- LPSc kompetence: Strelovodna zaščita za izvajalce in vzdrževalce
- IEC 62305 Zaščita pred delovanjem strele
- IEC/EN 61557-5 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 5: Resistance to earth
Ozemljitev
- EES kompetence: Varnost ozemljitve elektroenergetskih sistemov
- IEEE Guide for Safety in AC Substation Grounding
- IEEE 81-2012 IEEE Guide for Measuring Earth Resistivity, Ground Impedance, and Earth Surface Potentials of a Grounding System
- IEEE 142 Recommended Practice for Grounding of Industrial and Commercial Power Systems
- IEEE 367-2012 - IEEE Recommended Practice for Determining the Electric Power Station Ground Potential Rise and Induced Voltage from a Power Fault
- EN 50522 Ozemljitev elektroenergetskih postrojev, ki presegajo 1 kV izmenične napetosti
Lastnosti
Merilne funkcije
- Ozemljitvena upornost 2, 3, 4-žična;
- Selektivna zemeljska upornost (1 x merilne klešče);
- Zemeljska upornost (2 x merilne klešče);
- Specifična zemeljska upornost (Wenner in Schlumberger metoda);
- VF-ozemljitvena upornost (25 kHz, v skladu s IEEE_Std 81);
- Ozemljitvena upornost mono stebrov z 10 m fleksibilnimi kleščami;
- Ozemljitvena upornost več nožnih stebrov z do 4 fleksibilnimi kleščami;
- Merjenje toka (železne, fleksibilne klešče);
- Meritve upornosti povezav z 7 mA in 200 mA;
- Zemeljski potencial;
- Meritve napetosti koraka in napetosti dotika;
- Merjenje ozemljitvene upornosti z impulzom 10/350 μs.
Ostale lastnosti
- Zmožnost izvajanja vseh vrst meritev ozemljitve z enim inštrumentom.
- Analiza ozemljitvene impedance kot funkcija frekvence zaradi širokega frekvenčnega razpona meritve (55 Hz ... 15 kHz).
- Meritve ozemljitve na stebrih s priključenim ozemljitvenim kablom.
- Meritve na eno in štirinožnih stebrih.
- Velik nabor merilnih klešč: od merilnih (železnih) do fleksibilnih klešč dolžine do 10 m.
- VF meritev zemeljske upornosti (v skladu z IEEE_Std 81).
- Grafični prikaz rezultatov pri večfrekvenčnih meritvah Z(f).
- 4.3 inčni barvni, na dotik občutljiv LCD zaslon.
- Omrežno (univerzalno 90...260 V AC) ali baterijsko (vgrajen hiter polnilec) napajanje.
- Visoka raven zaščite: IP 65 zaprt kovček, IP 54 odprt kovček.
- Različne metode samopreverjanja.
- DC meritve upornosti.
- Impulzne meritve impedance za simulacijo udara strele.
- Podpora za posamične ali avtomatizirane meritve.
Programska oprema
PC programska oprema za pred in po obdelavo meritev: pripravo testnih struktur, snemanje rezultatov, prikaz rezultatov v drevesni strukturi, tabelarični ter grafični pogled, shranjevanje in tiskanje.
Tehnični podatki
Postaja:
Dimenzije (š x v x d): 360 x 160 x 330 mm
Teža: 6 kg (z baterijami, brez pribora)
Meter:
Dimenzije (š x v x d): 230 X 103 X 115 mm
Teža: 1,3 kg (z baterijami, brez pribora))
