MI 3281 WR Analyser Novo
Testerji transformatorjev

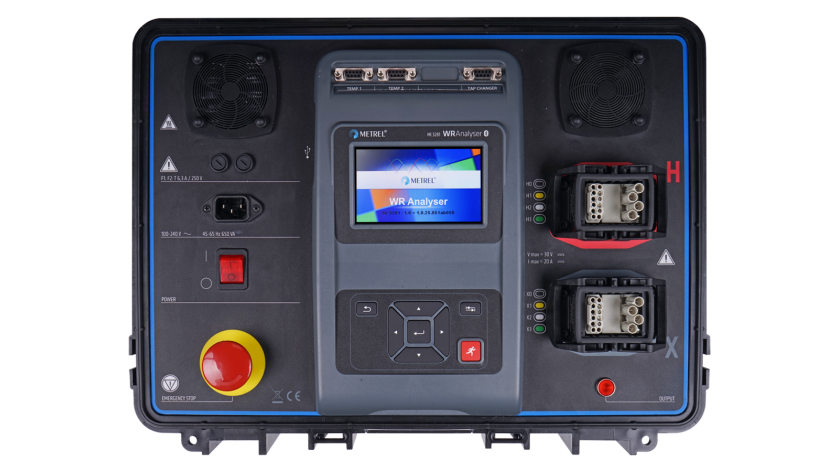

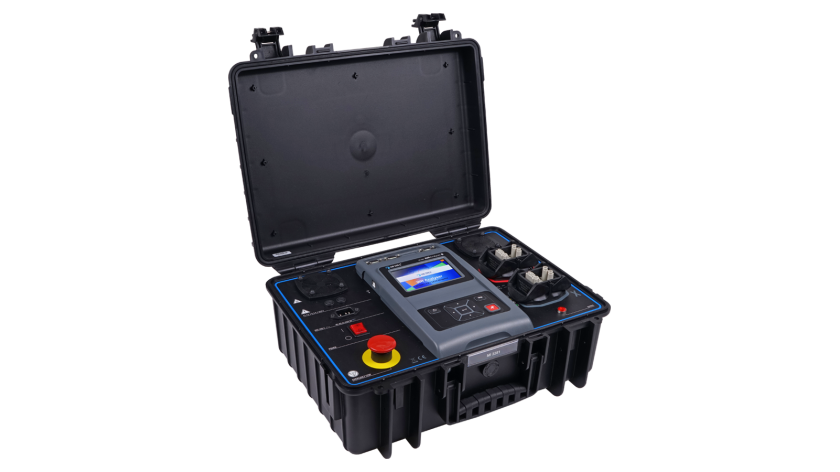

Analizator upornosti navitij MI 3281 Winding Resistance Analyser (analizator WR) je prenosni instrument za preizkušanje, namenjen diagnosticiranju upornosti navitij eno- in trifaznih transformatorjev z ročnim ali samodejnim preizkusom odcepnega preklopnika in demagnetizacijo preizkušanega transformatorja. Preizkusni tok je mogoče izbrati v razponu od 10 mA do 20 A. Delovanje je enostavno in jasno, tako da uporabnik lahko upravlja instrument, ne da bi se moral za to posebej usposabljati. Za napredne uporabnike so na voljo samodejne sekvence AUTO SEQUENCES in vizualni testi.
Kateri je najbolj primeren za Vas?
Izberite set

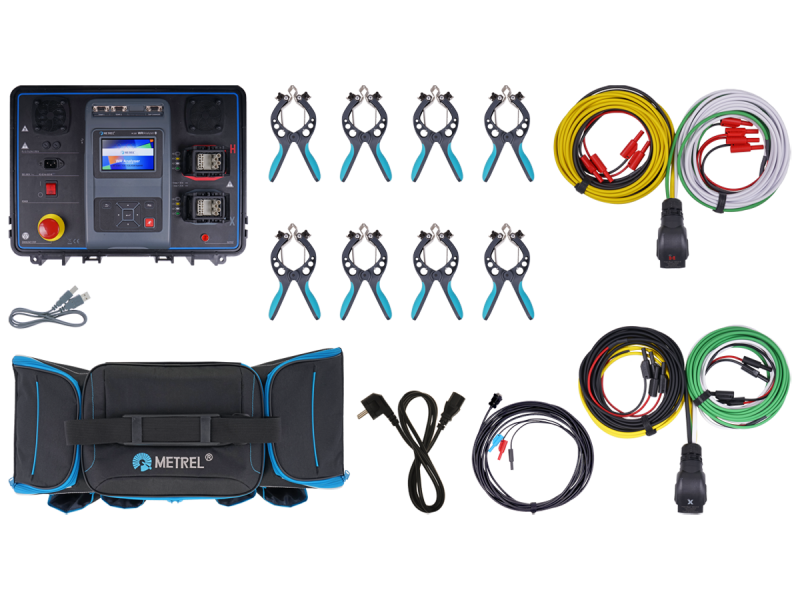

- MI 3281 WR Analyser
- Kabel merilni, 5m, H0-H3, Harting/Banana kaskadna
- Kabel merilni, 5m, X0-X3, Harting/Banana kaskadna
- 8x Velike Kelvin klešče s 65 mm odprtino
- Kontrolni kabel za odcepni preklopnik, 10m, DB9/Banana kaskadna
- Kabel USB
- Priključni kabel C13/schuko
- Torba za pribor
- Metrel ES Manager BASIC licenca
- Navodila za uporabo
- Kalibracijski certifikat

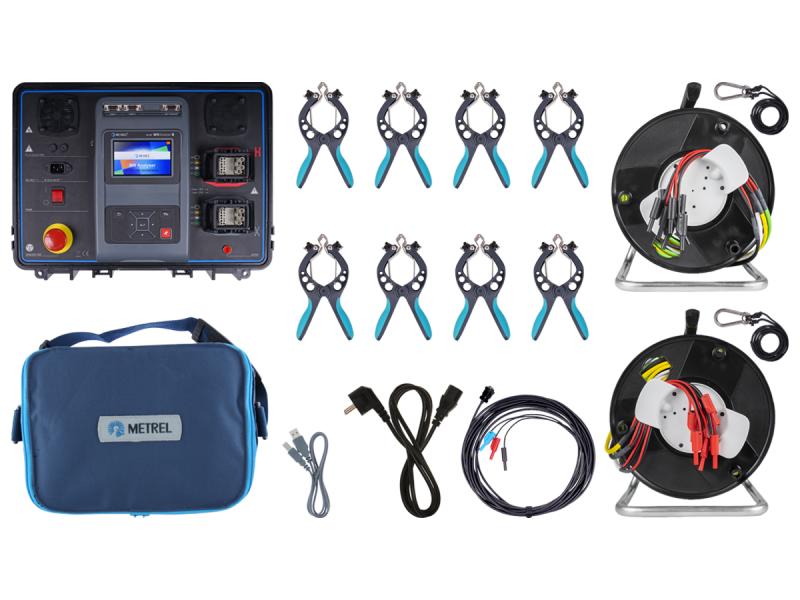

- MI 3281 WR Analyser
- Kabel merilni, 10m, H0-H3, Harting/Banana kaskadna
- Kabel merilni, 10m, X0-X3, Harting/Banana kaskadna
- 2x Navijalec kabla
- 8x Velike Kelvin klešče s 65 mm odprtino
- Pritrdilna vrvica-1m s karabinom
- Kontrolni kabel za odcepni preklopnik, 10m, DB9/Banana kaskadna
- Kabel USB
- Priključni kabel C13/schuko
- Torba za pribor
- Metrel ES Manager BASIC licenca
- Navodila za uporabo
- Kalibracijski certifikat
- MI 3281 WR Analyser
- Kabel merilni, 15m, X0-X3, Harting/Banana kaskadna
- Kabel merilni, 15m, H0-H3, Harting/Banana kaskadna
- 2x Navijalec kabla
- 8x Velike Kelvin klešče s 65 mm odprtino
- Pritrdilna vrvica-1m s karabinom
- Kontrolni kabel za odcepni preklopnik, 10m, DB9/Banana kaskadna
- Kabel USB
- Priključni kabel C13/schuko
- Torba za pribor
- Metrel ES Manager BASIC licenca
- Navodila za uporabo
- Kalibracijski certifikat
Videi
Promocijski
Podprti standardi
Energetika
- IEC 60076-1 Power transformers Part 1: General
- IEC 61869-2 Instrument transformers Part 2: Additional requirements for current transformers
- IEEE C57.12.90 Standard Test Code for Liquid-Immersed Distribution, Power, and Regulating Transformers
Varnost instrumenta proti uporabniku
- IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements
- IEC/EN 61010-031 Amendment 1 - Safety requirements for electrical equipment for measurement, control and laboratory use - Part 031: Safety requirements for hand-held and hand-manipulated probe assemblies for electrical test and measurement
- IEC/EN 61010-2-030 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-030: Particular requirements for equipment having testing or measuring circuits
EMC varnost
- IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series
- IEC/EN 61326-1 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements
Lastnosti
Merilne funkcije
- Merjenje upornosti navitij pri eno- in trifaznih transformatorjih;
- Merjenje upornosti navitij pri eno- in trifaznih transformatorjih z ročnim ali samodejnim preizkusom z odcepnim preklopnikom (samodejno merjenje vseh navitij);
- Demagnetizacija eno- in trifaznih transformatorjev.
Ostale lastnosti
- Preizkusni tok z možnostjo izbire do 20 A.
- Samodejno preizkušanje upornosti navitij transformatorjev z odcepnim preklopnikom za delovanje pod obremenitvijo in brez obremenitve.
- Samodejna razelektritev po končani meritvi.
- Vgrajeni zasloni za pomoč pri primerjavi z referenčnimi vezalnimi shemami na kraju samem.
- Stikalo za ZAUSTAVITEV V SILI, če pride do kakršne koli nujne situacije.
- Barvni, 4,3-palčni zaslon LCD z zaslonom na dotik omogoča enostavno branje rezultatov in vseh povezanih parametrov.
- Delovanje je enostavno in jasno, tako da uporabnik lahko upravlja instrument, ne da bi se moral za to posebej usposabljati.
- Rezultate preizkusov je mogoče shraniti v instrument.
- Programska oprema PC SW Metrel ES Manager za ustvarjanje struktur preizkusov ter nalaganje in prenašanje rezultatov preizkusov, urejevalnik Auto Sequence® in generiranje poročil.
- Generiranje in tiskanje poročil (izbirno).
- Komunikacija Bluetooth z osebnim računalnikom, tabličnimi računalniki z operacijskim sistemom Android in pametnimi telefoni prek vgrajene tehnologije Bluetooth.
- Pretvorba upornosti navitij v želeno referenčno temperaturo.
- Razred zaščite IP 65 (pri zaprtem ohišju), IP 40 (pri odprtem ohišju).
Tehnični podatki
- Dimenzije (š x v x d): 470 X 190 X 370 mm
- Teža (z baterijami in priborom): 9.3 kg
Rešitve
Distribucija električne moči
- Prestavno razmerje, upornost navitij, odcepni preklopnik
Industrijske inštalacije
- Impedanca transformatorjev pod napetostjo in tokovi napake s hot faktorjem
Specifikacije
Prenosi
| Datasheet | Jezik | Verzija | Datum | Zapiski | Datoteka | Velikost | Prenos |
|---|---|---|---|---|---|---|---|
| MI 3281 WR Analyser | sl | 29.03.2023 | 893.76 KB |
|
| Manual | Jezik | Verzija | Datum | Zapiski | Datoteka | Velikost | Prenos |
|---|---|---|---|---|---|---|---|
| MI 3281 WR Analyser | en | 1.4.4 | 27.03.2023 | 20753098 | 4.07 MB |
Prijava
|
| DoC | Jezik | Verzija | Datum | Zapiski | Datoteka | Velikost | Prenos |
|---|---|---|---|---|---|---|---|
| EU Declaration of Conformity | Multi-Language | 06.07.2023 | QR code | Zunanja povezava | Neznano |
|
| PC Software | Jezik | Verzija | Datum | Zapiski | Datoteka | Velikost | Prenos |
|---|---|---|---|---|---|---|---|
| SW 1201 Metrel Electrical Safety Manager (MESM) | Multi-Language | 1.23.0.1115 | 29.02.2024 | Readme | zip | 369.58 MB |
Prijava
|
