MI 3365 OmegaEE XD Novo

PAT testerji

Nova nadgrajena serija OmegaEE XD prinaša 4 modele instrumenta, ki so namenjeni profesionalni uporabi v najzahtevnejših okoljih. Vsi podpirajo uporabniške račune, kar pomeni, da lahko eno napravo uporablja več uporabnikov. Različice modelov pokrivajo naslednja področja testiranja: prenosne naprave, varilno opremo, medicinske naprave, profesionalno testiranje naprav PRCD ter testiranje kablov za polnjenje električnih vozil Mode 2 in Mode 3. Vsi instrumenti imajo vgrajen napreden uporabniški vmesnik, ki omogoča izvajanje vnaprej določenih in uporabniško ustvarjenih samodejnih sekvenc AUTOSEQUENCE®. Velika pomnilniška zmogljivost (kartica microSD z do 32 GB) uporabniku omogoča dolgoročno shranjevanje in arhiviranje podatkov. Vsi instrumenti so posebej zasnovani za dolgoročno testiranje, saj njihova pomnilniška struktura omogoča preprosto iskanje po arhivu naprav in hitro ponovno izvajanje (periodičnih) testov. Velik poudarek je bil namenjen podpori zunanjih naprav, kot so tiskalniki in bralniki črtne kode ali kode QR ter bralniki RFID (v izvedbi Bluetooth in žični izvedbi). Poleg tega so vse različice instrumentov podprte z našo računalniško programsko opremo Metrel ES Manager.

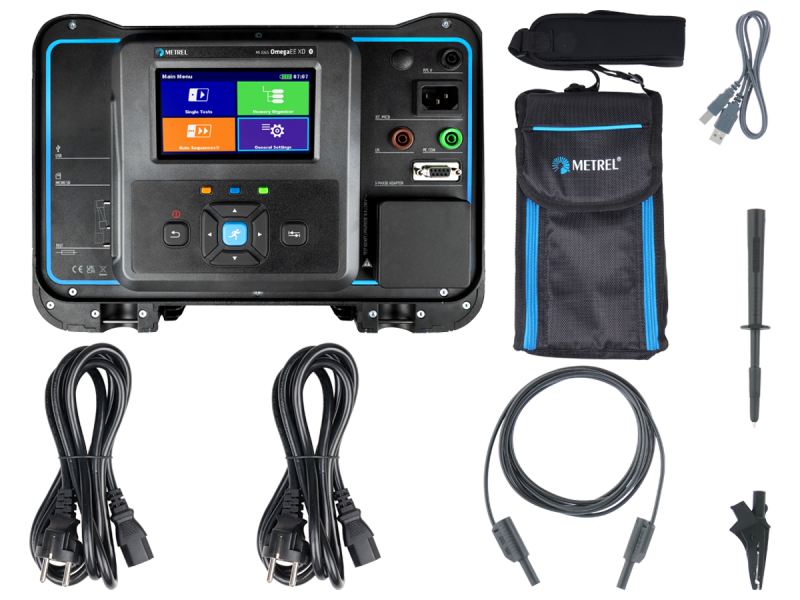

Izberite set

Videi

Izobraževalni

Izobraževalni

Izobraževalni

Promocijski

Korporativni

Podprti standardi

Nizkonapetostne inštalacije v zgradbah

  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - relevant parts
  • AS / NZ 3017 Electrical installations – Verification guidelines

Varnost aparatov

  • PAT kompetence: Testiranje varnosti aparatov
  • AWE kompetence: Testiranje varnosti varilne opreme
  • EN 50699 Ponavljalni preskus električne opreme
  • EN 50678 Splošni postopek preverjanja učinkovitosti zaščitnih ukrepov za električno opremo po popravilu
  • AS / NZ 3760 In-service safety inspection and testing of electrical equipment
  • VDE 0701 Inspection after repair, modification of electrical appliances - periodic
  • VDE 0702 Inspection on electrical appliances - general requirements for electrical safety
  • NEN 3140 Guidelines for safe working practices
  • IEC/EN 60974 Arc welding equipment series
  • IEC/EN 60974-4 Arc welding equipment - Part 4: Periodic inspection and testing
  • IEC 62368-1:2023 Audio/video, information and communication technology equipment - Part 1: Safety requirements
  • IET COP 5th Ed., In-service Inspection and Testing of Electrical Equipment

Oprema za polnjenje električnih vozil

  • IEC/EN 62752 In-cable control and protection device for mode 2 charging of electric road vehicles (IC-CPD)

Varnost instrumenta proti uporabniku

  • IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series

Lastnosti

Merilne funkcije

EN 50678/EN 50699

  • Vizualni pregledi;
  • Neprekinjenost // ozemljitvena uporanost 200 mA;
  • Neprekinjenost // ozemljitvena uporanost 10 A, 25 A;1
  • Izolacijska upornost (Riso, Riso-S);
  • Tok zaščitnega vodnika (direktni, diferencialni, alternativni);
  • Uhajavi tok dotika (direktni, alternativni);
  • Uhajavi tok, ki ga povzroči plavajoči vhod, tok PE (direktni, diferencialni);
  • Uhajavi tok, ki ga povzroči plavajoči vhod, tok ob dotiku (direktni);
  • Uhajavi tok in moč (Itou, Idiff, P, S, Q, PF, THDu, THDi, CosØ, I, U);
  • Moč (P, S, Q, PF, THDu, THDi, CosØ, I, U);
  • Preskus PRCD (2-polni, 3-polni, K/Di (varistor), S (3-polni));
  • Preskus PRCD (vodnik PE, odprti vodnik, sonda PE);
  • Preskus RCD (tip A, AC, B, B+, F);
  • Preskus IC-CPD (EV-RCD, vodnik PE);
  • Napetost, SELV/PELV;
  • Visoko napetostni preskus (1500 V, 3000 V);2
  • Preskus polaritete/aktivni preskus polaritete kabla;
  • Diagnostični preskus EVSE;
  • Preskus varovalk;
  • Meritev toka s kleščami;3
  • Funkcionalni pregledi.

1(samo modeli 25 A, M, F), 2(samo model MI 3365 F), 3(z izbirnim modelom A 1283)



IEC/EN 62353 je razširjen za preskuse v skladu z IEC 60601 (samo model MI 3365 M)

  • Izolacijska upornost;
  • Uhajavi tok dotika;
  • Pacientov uhajavi tok;
  • Uhajavi tok opreme (direktni, diferencialni, alternativni);
  • Uhajanje uporabnega dela (direktni, diferencialni).



IEC/EN 60974-4 (izbirno A 1422)

  • Izolacijska upornost;
  • Uhajavi tok varilnega tokokroga;
  • Uhajavit tok zaščitnega vodnika;
  • Napetost odprtih sponk.

Ostale lastnosti

  • Predhodno opredeljene samodejne sekvence AUTOSEQUENCE® glede na: EN 50678, EN 50699, EV-kabli, P-RCD, plavajoči vhodi, EN 62368-1, EN 60974-4, EN 62353.
  • Preberite kodo in preskusite: Sistem označevanja s kodo QR in črtno kodo v kombinaciji s samodejnimi sekvencami AUTOSEQUENCE® uporabniku omogoča hitro in preprosto testiranje električnih naprav.
  • Testne skupine: instrumenti imajo vgrajene filtre glede na njihovo področje uporabe, kar uporabniku omogoča preprosto izbiro potrebnih testnih sekvenc.
  • Podpora za testiranje IC-CPD: podpora za testiranje kablov za električna vozila Mode 2 in Mode 3 v kombinaciji s podprtimi adapterji.
  • Podpora za testiranje PRCD: podpora za vse vrste PRCD-jev, vključno z 2-polnimi, 3-polnimi, K/Di (varistor), S (3-polni) in testiranje s sondo PE.
  • Testiranje varovalk: instrument ima poseben testni terminal za hitro testiranje vseh vrst varovalk.
  • Visokonapetostno testiranje (samo MI 3365 F): instrument omogoča merjenje izolacijske upornosti, ki ga je treba opraviti po popravilih ali vzdrževanju električnih naprav.
  • Testiranje medicinskih naprav (samo MI 3365 M): instrument omogoča testiranje medicinskih naprav v skladu z IEC/EN 62353, razširjeno na teste v skladu z IEC 60601.
  • Simulacija stanj enojne napake omogoča preskušanje avdio/video opreme, opreme za informacijsko in komunikacijsko tehnologijo po IEC/EN 62368.
  • Testiranje varilne opreme (samo v kombinaciji z A 1422): vsi modeli OmegaEE XD omogočajo testiranje varilne opreme v skladu z IEC/EN 60974-4.
  • Fiksno priključene naprave: instrumenti imajo vgrajene dodatne testne priključke, ki uporabniku omogočajo preprosto testiranje fiksno priključenih naprav.
  • Velik pomnilnik: podpora pomnilniškim karticam microSD, kartica z 8 GB je vgrajena v instrument, monost razširiti na 32 GB.
  • Računalniška programska oprema Metrel ES Manager: omogoča ustvarjanje testnih struktur, uporabniško definiranih samodejnih sekvenc AUTOSEQUENCE®, profesionalnih poročil o testih in prenos podatkov za arhiviranje.
  • Zaslon na dotik: barvni zaslon na dotik visoke ločljivosti, 4,3-palčni TFT.
  • Dvojno upravljanje: tipkovnica in zaslon na dotik uporabniku omogočata upravljanje instrumenta na poljuben način.
  • Programska oprema aMESM za Android: omogoča optično branje kode QR in nalaganje vnaprej pripravljenih uporabniško opredeljenih samodejnih sekvenc AUTOSEQUENCE®.

Tehnični podatki

  • Dimenzije (š x v x g): 310 x 130 x 250 mm
  • Masa (brez pribora): 6,1 kg

Rešitve

Prenosni in fiksni aparati

  • PAT meritve in urejanje

Preventivno vzdrževanje

  • Varnost aparatov

Iskanje napak

  • Iskanje napak v aparatih

Specifikacije

Prenosi

Datasheet Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
MI 3365 OmegaEE XD (25A, M, F) sl 2023 21.11.2023 pdf 1.36 MB
Manual Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
MI 3365 OmegaEE XD (25A, M, F) en 1.3.4 12.09.2024 20753338 pdf 6.21 MB Prijava
MI 3365 OmegaEE XD (25A, M, F) sl 1.2.1 18.04.2024 20753385 pdf 2.34 MB
DoC Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
EU Declaration of Conformity Multi-Language 06.07.2023 QR code Zunanja povezava Neznano
PC Software Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
SW 1201 Metrel Electrical Safety Manager (MESM) Multi-Language 1.23.1.1130 06.05.2024 Readme zip 369.81 MB Prijava
Android Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
SW 1204 RISK Calculator Android en 04.01.2021 QR code Zunanja povezava Neznano
Firmware Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
MI 3365 OmegaEE XD (25A, M, F) Multi-Language 1.0.12.b0fb6e2c 09.05.2024 Readme zip 20.2 MB
