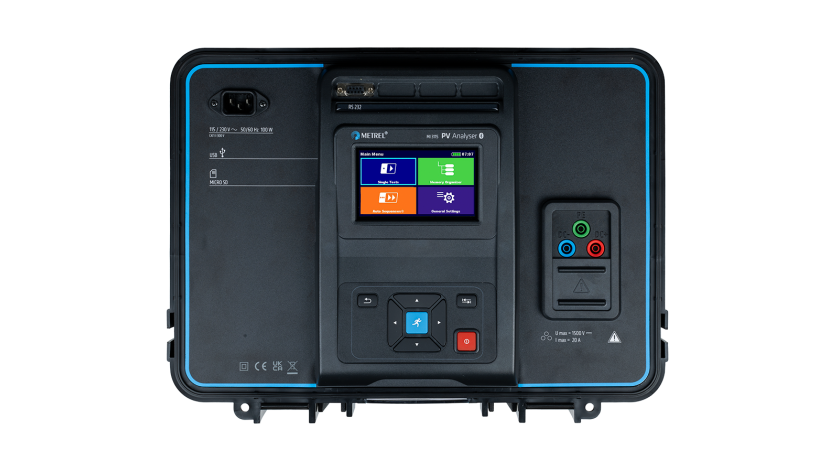

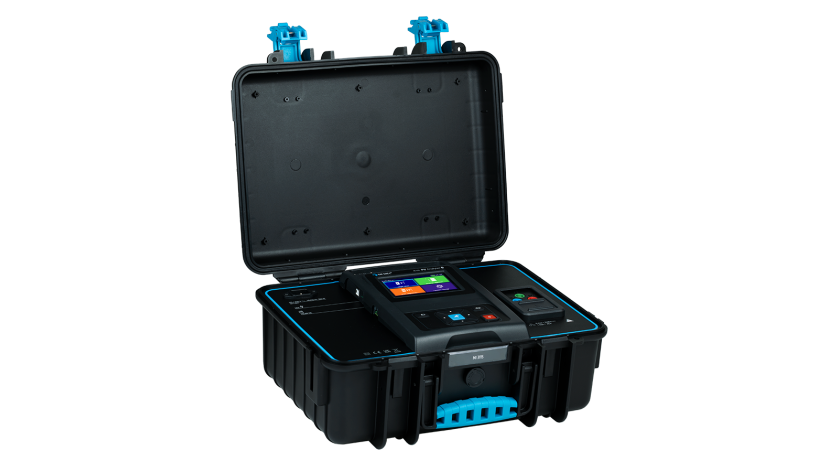

MI 3115 PV Analyser Novo
Testerji fotovoltaičnih in električnih inštalacij
MI 3115 PV Analyser je zmogljiv instrument za testiranje fotovoltaičnih (PV) sistemov z največjo sistemsko napetostjo do 1500 V. Omogoča testiranje v skladu s standardom IEC 62446-1 in podpira meritve, ki zajemajo vse preskuse kategorije 1 in kategorije 2. To vključuje PV meritve, kot so merjenje izolacijske upornosti PV nizov, meritve karakteristik I/U ter izračun izmerjenih rezultatov do vrednosti STC in primerjava z nazivnimi vrednostmi, ki jih podajo proizvajalci PV modulov. Obsevanje in temperatura celic se merita v realnem času z brezžično daljinsko enoto. Preskusi kategorije 1 so zbrani v enem samodejnem preskusu, ki uporabniku omogoča izvedbo vseh potrebnih preskusov z enim samim pritiskom gumba za zagon.
Instrument je mogoče upravljati prek velikega barvnega zaslona na dotik, na katerem lahko uporabnik pripravi in sproži izbrani preskus ali meritev, shrani rezultate in jih pregleda. Poleg tega je mogoče pri že izvedeni meritvi ali skupini meritev spremeniti predhodno vnesene napačne parametre. Instrument je v celoti podprt v programski opremi 1201 Metrel Electrical Safety Manager (MESM) (priložena instrumentu). S tem zmogljivim programskim orodjem uporabnik dobi možnost, da vnaprej pripravi merilne strukture in meritev, naloži ali prenese te strukture in nato pregleda rezultate, izvede napredno analizo krivulje I/U in na koncu ustvari strokovno poročilo.
Kateri je najbolj primeren za Vas?

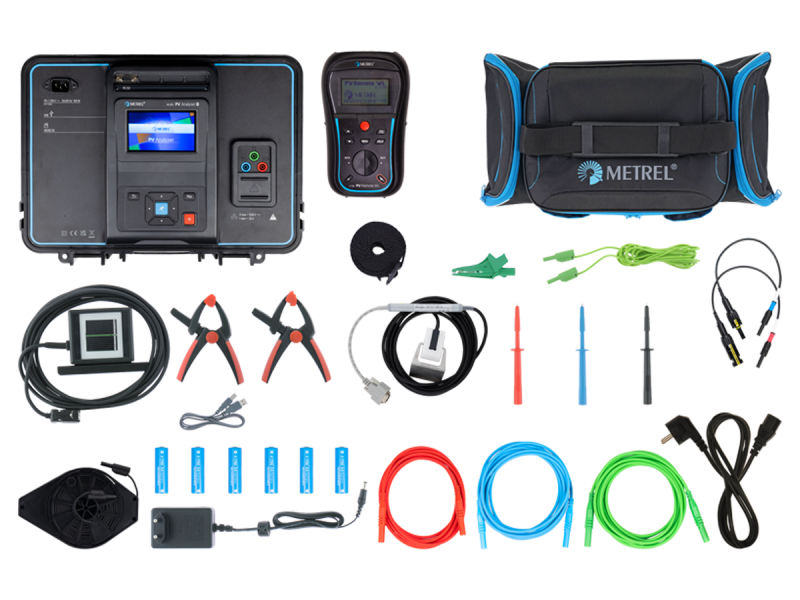

Izberite set
- Instrument MI 3115 PV Analyser
- A 1785 FN Oddaljena enota
- A 1833 FN Temperaturni senzor
- A 1834 FN Referenčna celica
- A 1835 Spona za pritrjevanje pribora
- A 1790 Merilna vez L=3m 2,5mm2, rdeča
- A 1790 Merilna vez L=3m 2,5mm2, modra
- A 1792 Merilna vez L=3m 0,75mm2, zelena
- S 2145 Set adapterjev PV MC4 na banano
- A 1509 Merilna vez L=50m 0,75mm2-Kolut
- A 1012 Merilna vez L=4m 0,75 mm2, zelena
- A 1309 Krokodil, zelena
- A 1014 Tipalka, črna
- A 1015 Tipalka, modra
- A 1016 Tipalka, rdeča
- A 1727 USB kabel
- A 1728 Napajalni kabel L=2m 3x0,75mm2
- S 2125 Akomulatorji 6x1.2V Ni-MH 2400mAh, tip AA, komplet
- A 1551 Torba prenosna oblozena Velikost: L
- Računalniška programska oprema 1201 Metrel ES Manager
- P 1000-EU Licenca osnovni ključ
- Napajalnik 0.5 A/12V
- Pas za nošenje
- Kalibracijski certifikat za MI 3115
- Kalibracijski certifikat za A 1785
- Navodila za uporabo (skrajšana različica)
Videi
Promocijski
Corporate
Podprti standardi
Nizkonapetostne inštalacije v zgradbah
- EISinsp kompetence: Pregledi nizkonapetostnih inštalacij
- EISc kompetence: Varnost nizkonapetostnih inštalacij za izvajalce in vzdrževalce
- IEC/EN 60364 Electrical Installations for Buildings series
- IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
Fotovoltaični sistemi
- IEC/EN 62446 Photovoltaic (PV) systems - Requirements for testing, documentation and maintenance
- EN 62466-1 Photovoltaic (PV) systems. Requirements for testing, documentation and maintenance – Part 1: Grid connected systems – Documentation, commissioning tests and inspection
- EN 62466-2 Photovoltaic (PV) systems. Requirements for testing, documentation and maintenance – Part 2: Grid connected systems – Maintenance of PV systems
Varnost instrumenta proti uporabniku
- IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements
- IEC/EN 61010-031 Amendment 1 - Safety requirements for electrical equipment for measurement, control and laboratory use - Part 031: Safety requirements for hand-held and hand-manipulated probe assemblies for electrical test and measurement
- IEC/EN 61010-2-030 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-030: Particular requirements for equipment having testing or measuring circuits
EMC varnost
- IEC/EN 61326-1 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements
Lastnosti
Merilne funkcije
Preskusi kategorije 1:
- izolacijska upornost nizov do 1500 V;
- neprekinjenost vodnikov PE;
- preskus polarnosti;
- preskus ISC in UOC.
Preskus kategorije 2:
- Značilnosti I/U.
Ostale lastnosti
- Merjenje izolacije in I/U fotovoltaičnih sistemov pri 1500 V v enem instrumentu.
- Samodejni preskus za preskuse kategorije 1.
- Izračun vrednosti STC in primerjava z nazivnimi podatki.
- Popravek predhodno napačno vnesenih parametrov pri že izvedeni meritvi ali skupini meritev.
- Organizator pomnilnika, operacije na posameznih meritvah ali skupinah meritev, funkcija iskanja, upravljalnik podatkovne baze PV modulov.
- Brezžična (Wi-Fi) oddaljena enota za merjenje obsevanja in temperature celic.
- Številčna in grafična predstavitev rezultatov na velikem barvnem zaslonu na dotik.
- AUTOSEQUENCE.
- Računalniška programska oprema Metrel ES Manager za vnaprejšnjo pripravo merilne strukture in meritev, nalaganje ali prenos te strukture, na kateri se nato pregledajo rezultati in izvede napredna analiza krivulje I/U, za raziskovalca DB PV modulov in izdelavo strokovnega poročila.
Tehnični podatki
Glavna enota:
- Dimenzije (d x v x š): 420 x 180 x 330 mm
- Masa: 6,8 kg
Oddaljena enota:
- Dimenzije (d x v x š): 140 x 80 x 230 mm
- Masa: 1 kg
Rešitve
Obnovljivi viri energije
- STC vrednosti in delovanje PV panelov
Posebne lokacije
- Nizkonapetostne fotovoltaične inštalacije
